En los eslabones clave del transporte marítimo transfronterizo de mineral de hierro y la rotación portuaria, los equipos de carga deben satisfacer simultáneamente cuatro necesidades fundamentales: transporte de alta carga, adaptación a múltiples tipos de barcos, baja pérdida de material y alta adaptabilidad ambiental. Las máquinas de carga fijas tradicionales, debido a su falta de flexibilidad, alta tasa de pérdida de material y débil adaptabilidad, ya no pueden cumplir con las tendencias actuales de eficiencia y sostenibilidad en el transporte de mineral de hierro.

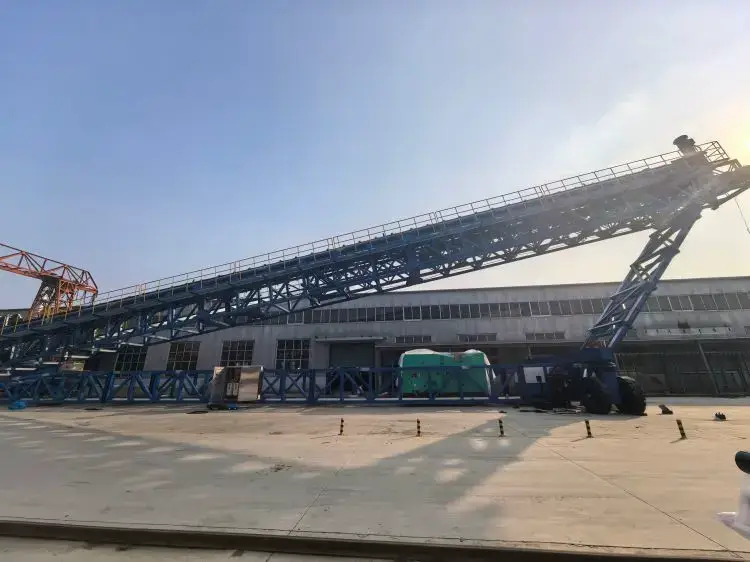

La máquina telescópica de carga para el transporte de mineral de hierro desarrollada por ZOOMRY se ha convertido en el equipo preferido por empresas mineras y portuarias en regiones como Australia, África y el sudeste asiático. Además, se posiciona entre las tres principales empresas en el campo de equipos de transporte de materiales a granel de larga distancia en China, cumpliendo con certificaciones internacionales como ISO 9001 (sistema de calidad), ISO 14001 (sistema ambiental), CE (Europa), EAC (Rusia) y KCS (Corea), adaptándose completamente a los estándares técnicos y las necesidades de uso en diferentes regiones del mundo.
El mineral de hierro se caracteriza por su alta densidad (aproximadamente 5.1 g/cm³), facilidad de desgaste, generación de polvo y transporte concentrado en grandes volúmenes. Los equipos de carga convencionales suelen enfrentar problemas como deformación estructural, derrames de material y baja eficiencia de carga. ZOOMRY ha optimizado su diseño de manera específica, otorgando a la máquina telescópica de carga cinco ventajas competitivas fundamentales:
El cuerpo de la máquina telescópica de carga de ZOOMRY utiliza un marco de acero al carbono de alta calidad, con áreas críticas reforzadas mediante un diseño de estructura de celosía (Lattice Frame), que reduce el peso en un 30% mientras incrementa la resistencia estructural en un 25%. Esto permite soportar de manera prolongada las cargas de impacto derivadas del transporte continuo de mineral de hierro. Los componentes clave, como rodillos y tambores, son productos desarrollados por ZOOMRY: los rodillos tienen un descentramiento radial ≤0.4 mm (superior al estándar chino GB de 0.5 mm), y los tambores están fabricados con acero forjado 40Cr (diámetro ≥200 mm), tratados con pruebas ultrasónicas y eliminación de tensiones, con una vida útil superior a 50,000 horas, evitando riesgos de parada por desgaste de componentes.
La máquina telescópica de carga integra tres funciones principales: rotación radial, ajuste telescópico y elevación de amplitud variable. El ángulo de rotación radial puede alcanzar ±110° (superando el límite de 70° de las cintas transportadoras convencionales), la longitud telescópica se ajusta de manera flexible según el tipo de barco, y el rango de elevación de amplitud cubre de 0 a 16 metros, adaptándose con precisión a barcos de transporte de mineral de hierro como Barge (100-5000 DWT), Handysize (10,000-35,000 DWT), Panamax (60,000-80,000 DWT) y Capesize (80,000-120,000 DWT). Es especialmente adecuada para puertos con espacio limitado, ya que mejora la capacidad de carga sin necesidad de expansiones adicionales.
Para abordar los problemas de derrames y polvo del mineral de hierro, la cinta transportadora de la máquina utiliza un diseño de canal en U profundo con placas de sellado bilaterales (adaptado a las características de transporte de apiladores móviles), logrando una tasa de contención de material superior al 98% y reduciendo las emisiones de polvo a menos de 5 mg/m³, cumpliendo con los estándares ambientales de la Unión Europea. Además, la tecnología de control optimizado del flujo de material ajusta en tiempo real la velocidad de la cinta y el ángulo de orientación del flujo, reduciendo la segregación, trituración y compactación del mineral durante el proceso de carga. La tasa de pérdida de material se controla por debajo del 1.5%, un 60% menos que los equipos de carga tradicionales, lo que permite ahorros anuales de millones de yuanes (calculado para un volumen de transporte de 10 millones de toneladas por año).
La máquina telescópica de carga de ZOOMRY está equipada con un sistema de control PLC completamente programable y una pantalla táctil HMI, que permite alternar entre tres modos: automático completo, control remoto y manual. En modo automático, se pueden preconfigurar los procesos de carga, ajustando la velocidad del flujo de material y la posición del equipo en tiempo real mediante sensores, logrando una eficiencia de carga de 200 a 1800 tph (toneladas por hora). El control remoto utiliza señales inalámbricas de grado industrial con un alcance de 500 metros, adecuado para entornos portuarios complejos. El modo manual ofrece una doble protección para escenarios de emergencia, evitando pérdidas por paradas de barcos debido a fallos del sistema.
Para escenarios de alto riesgo en la carga de mineral de hierro, el equipo cuenta con un sistema de seguridad triple: un cabrestante hidráulico que se autobloquea en 0.01 segundos en caso de corte de energía, evitando la caída del brazo telescópico; un sistema de doble límite mecánico que se activa en caso de rotura del cable de acero, deteniendo los movimientos telescópicos; y un interruptor automático de corrección de desvío de la cinta para evitar derrames de material y desgaste. Además, el equipo puede incluir pasarelas de inspección en ambos lados para facilitar el mantenimiento diario, reduciendo el tiempo de inactividad y logrando un tiempo de operación efectivo anual superior a 8000 horas.
La máquina telescópica de carga (apilador móvil) de ZOOMRY para el transporte de mineral de hierro, basada en la serie ZRSL, incluye cuatro modelos principales con parámetros personalizables según las necesidades del cliente. Los indicadores técnicos clave son los siguientes:
| Modelo | Capacidad máxima (tph) | Tipo de barco (DWT) | Longitud telescópica (m) | Altura máxima de carga (m) | Opciones de sistema de accionamiento | Grado de protección | Embalaje de transporte |
|---|---|---|---|---|---|---|---|
| ZRSL-40 | 200-600 | Barge/Handysize | 10-20 | 8 | Motores SEW/FLENDER | IP54 | Contenedor 40”HQ |
| ZRSL-45 | 400-1000 | Handysize/Handymax | 15-25 | 12 | Motores SEW/FLENDER/JIE | IP54 | Contenedor 40”HQ |
| ZRSL-50 | 600-1400 | Handymax/Panamax | 20-30 | 14 | Motores SEW/FLENDER/JIE | IP55 | Contenedor 40”HQ |
| ZRSL-60 | 1000-1800 | Panamax/Capesize | 25-35 | 16 | Motores FLENDER/JIE | IP55 | Contenedor 40”HQ + carga a granel |
Nota: tph (toneladas por hora) indica la capacidad de procesamiento por hora, DWT (toneladas de peso muerto) representa la capacidad máxima de los barcos. Todos los modelos pueden personalizarse con revestimientos anticorrosivos (adaptados a climas marinos) y grupos electrógenos diésel (para escenarios sin suministro eléctrico).
Gracias a su alta flexibilidad y adaptabilidad, la máquina telescópica de carga (apilador móvil) de ZOOMRY se utiliza ampliamente en los tres principales escenarios globales de transporte de mineral de hierro:
En regiones productoras de mineral de hierro como Australia y Brasil, las minas suelen necesitar cargar directamente en barcos cerca de los puntos de extracción (para reducir costos de transporte a corta distancia). El equipo utiliza un chasis de orugas o ruedas, lo que permite su desplazamiento en terrenos complejos sin necesidad de grandes obras civiles. Además, puede incorporar un grupo electrógeno diésel a bordo, logrando autonomía en sitios mineros sin red eléctrica, con una eficiencia de carga de 800 a 1200 tph. En comparación con el modelo tradicional de transporte “mina-puerto”, reduce los costos de transporte por tonelada de mineral de hierro en 1.2 a 1.8 dólares.
En puertos de países importadores de mineral de hierro como China e India, es necesario manejar simultáneamente barcos de diferentes tonelajes. La máquina telescópica de carga de ZOOMRY permite ajustar rápidamente la longitud telescópica y el ángulo de rotación, completando la transición entre barcos Handysize y Panamax en una hora, aumentando la utilización de los muelles en un 35%. Su diseño de sellado reduce la contaminación por polvo, ayudando a los puertos a cumplir con normativas ambientales (como el estándar chino GB 16297-1996 sobre emisiones de contaminantes atmosféricos), evitando riesgos de suspensión por problemas ambientales.
En puertos de regiones como el sudeste asiático y África, que enfrentan climas marinos cálidos, húmedos y con alta salinidad, el equipo utiliza un revestimiento anticorrosivo de grado marino (espesor de película ≥120 μm), conectores y sellos de acero inoxidable, resistiendo la corrosión por salinidad y reduciendo la tasa de fallos en un 40%. Además, cumple con estándares de certificación locales (como KCS en el sudeste asiático y EAC en Rusia), permitiendo su uso inmediato sin modificaciones adicionales, lo que acorta el tiempo de implementación de proyectos.
ZOOMRY fabrica sus máquinas telescópicas de carga (apiladores móviles) para mineral de hierro bajo estándares internacionales, garantizando la fiabilidad del equipo mediante un sistema de control de calidad triple:
El equipo cumple con ISO 9001 (consistencia en la producción), ISO 14001 (reducción de contaminación operativa), CE (acceso al mercado europeo), EAC (acceso a Rusia y Asia Central) y KCS (acceso al mercado coreano), además de alinearse con las normas CEMA (Asociación de Fabricantes de Transportadores de EE. UU.), AS (estándares australianos) y GB (estándares chinos), siendo directamente utilizable en más del 90% de los países y regiones del mundo.
ZOOMRY cuenta con un centro de inspección de calidad que incluye laboratorios químicos, de dureza, de rodillos y de pruebas de rendimiento mecánico, equipado con más de 60 dispositivos de prueba profesionales. Los rodillos deben superar pruebas de vida útil de 50,000 horas, los tambores pasan por pruebas ultrasónicas (tasa de detección de defectos del 100%), y las máquinas completas se someten a pruebas de funcionamiento continuo a plena carga durante 120 horas. Todos los equipos cumplen con estándares que superan las normas nacionales y se alinean con requisitos internacionales.
Los componentes críticos, como rodillos, tambores y cabrestantes hidráulicos, son desarrollados y fabricados por ZOOMRY, no adquiridos externamente. Los rodillos tienen un nivel de ruido ≤45 dB (mejor que el estándar nacional de 55 dB) y una resistencia al giro ≤2 N (mejor que el estándar nacional de 3 N). Los tambores, procesados con máquinas CNC de cuatro rodillos, presentan una ovalidad <1.5 mm, asegurando un funcionamiento estable de la cinta y evitando fallos por incompatibilidad de componentes.
Esta mina produce 15 millones de toneladas de mineral de hierro al año y necesita cargar directamente desde el punto de extracción hacia barcos con destino a China. ZOOMRY proporcionó dos máquinas telescópicas de carga ZRSL-50 (apiladores móviles), adaptadas a barcos Handymax (35,000-50,000 DWT), con una capacidad de 1200 tph. Equipadas con chasis de orugas y grupos electrógenos diésel, se adaptan a terrenos sin suministro eléctrico y con pendientes. Gracias al diseño de canal en U con placas de sellado, la tasa de pérdida de material se redujo del 4.8% de los equipos tradicionales al 1.2%, ahorrando aproximadamente 5.4 millones de yuanes anuales en costos de pérdida (calculado a 100 dólares por tonelada). El equipo operó sin fallos importantes durante 18 meses, lo que llevó al cliente a encargar tres unidades adicionales.
Este puerto, un importante centro de transbordo de mineral de hierro en África Occidental, maneja barcos tipo Barge y Panamax. ZOOMRY proporcionó una máquina telescópica de carga ZRSL-60 con una longitud telescópica de 35 metros y una altura máxima de carga de 16 metros, capaz de cambiar entre tipos de barcos en 30 minutos. Con un revestimiento anticorrosivo de grado marino, el equipo opera de manera estable en entornos cálidos y salinos, aumentando la eficiencia de carga del puerto en un 28% y reduciendo los costos por demoras portuarias en aproximadamente 200,000 dólares al mes, convirtiéndose en el equipo principal de carga del puerto.
En un contexto de creciente competencia por la eficiencia en el transporte global de mineral de hierro, la máquina telescópica de carga de ZOOMRY, con sus ventajas de alta resistencia, flexibilidad, baja pérdida y adaptabilidad total, junto con certificaciones internacionales y un servicio de ciclo de vida completo, ofrece a las empresas mineras y portuarias soluciones de carga rentables, sostenibles y confiables. Ya sea que necesite un equipo móvil de carga en minas o una solución adaptable a múltiples tipos de barcos en puertos, ZOOMRY puede personalizar una solución exclusiva según sus necesidades específicas.
