transportador de cinta de larga distanci

El transportador de banda de larga distancia es un equipo de transporte inteligente desarrollado para terrenos complejos y necesidades de transporte extenso, que adopta un concepto de diseño modular con distancia de transporte de una sola unidad de hasta 20 kilómetros y radio mínimo de giro horizontal de 300 metros. El sistema integra tecnología de adaptación al terreno, sistema de compensación dinámica de tensión y módulos de monitoreo inteligente, reemplazando los esquemas tradicionales de transporte por etapas para lograr un transporte continuo de materiales a granel como minerales, carbón, arena y otros en cualquier tipo de terreno.

Parámetros técnicos clave

Ventajas principales del sistema

Capacidad de adaptación total al terreno

• Planificación de curva 3D: El transportador de banda de larga distancia utiliza tecnología de modelado de terreno GIS para evitar edificios, ríos y otros obstáculos, reduciendo la expropiación de tierras
• Sistema de dirección dinámica: Configuración de bastidor de dirección asistida hidráulicamente para lograr un radio mínimo de giro horizontal de 300m
• Tecnología de compensación de pendiente: Capacidad de ascenso máxima de 28°, adaptándose a características topográficas de zonas mineras montañosas

Sistema de operación y mantenimiento inteligente (opcional)

• Sistema de monitoreo en línea: Integra 5 tipos de sensores para monitorear en tiempo real 12 parámetros incluyendo tensión, desviación, temperatura, etc.
• Mantenimiento predictivo: Basado en análisis de big data para predecir vida útil restante de rodamientos, alertando sobre fallas de componentes con 3 meses de anticipación
• Control remoto: Compatible con sistemas SCADA para lograr gestión centralizada de equipos en toda la línea

Diseño de alta eficiencia energética

• Tecnología de transmisión directa por imanes permanentes: Eficiencia de transmisión aumentada al 96%, reducción de consumo energético en 25%
• Banda transportadora ecológica: Utiliza banda de goma ignífuga y antiestática ST-2500, ruido de operación ≤75dB
• Alimentación por energía solar: Sistema de almacenamiento fotovoltaico opcional que ahorra hasta 300,000kWh anuales

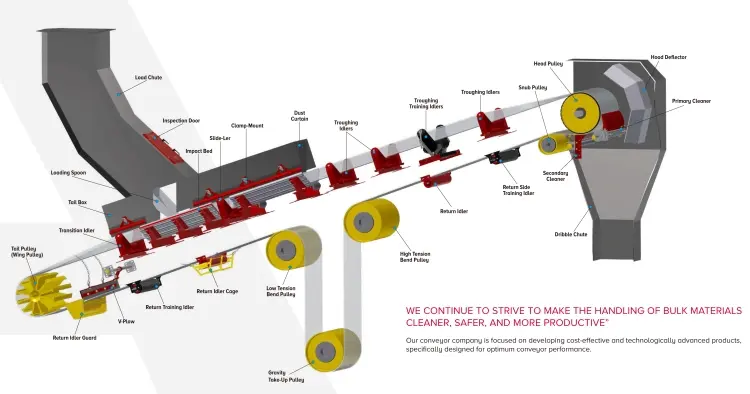

Análisis estructural del sistema

Unidad motriz

• Configuración de sistema de doble transmisión redundante: Mantiene 70% de capacidad de transporte durante fallas puntuales
• Control coordinado acoplamiento hidráulico + variador de frecuencia: Logra arranque/frenado suave
• Motores de imanes permanentes con protección IP65: Adaptables a ambientes de -30℃~+50℃

Sistema de armadura

• Unidades modulares de armadura: Longitud de sección simple de 12m, error de instalación ≤5mm
• Diseño resistente al viento: Soporta presión de viento de nivel 10 (0.6kN/m²)
• Tratamiento anticorrosivo: Proceso de galvanizado por inmersión en caliente, vida útil ≥25 años

Dispositivos de protección inteligente

Escenarios de aplicación típicos

Transporte de minerales mineros

El transportador de banda de larga distancia puede realizar operaciones continuas desde minas a cielo abierto hasta plantas de beneficio y patios de almacenamiento, atravesando terrenos montañosos complejos. El sistema está configurado con grupos de rodillos de canal profundo de gran ángulo, adaptándose a transportes con pendientes máximas de 28°, equipados con rodillos amortiguadores antiimpacto que soportan efectivamente minerales en trozos ≤350mm. Para áreas con gran desnivel se instalan dispositivos de recuperación de energía, logrando retroalimentación de energía durante el frenado con ahorro energético integral del 18%-25%.

Transferencia de carga a granel en puertos

El equipo satisface demandas de operaciones portuarias como conexión buque-muelle y movimiento en patios. Utiliza diseño de canal de alimentación completamente cerrado con sistema de supresión de polvo por micro-nebulización, manteniendo concentración de polvo durante operaciones ≤5mg/m³. Componentes estructurales de acero reciben tratamiento anticorrosivo doble (galvanizado por inmersión + recubrimiento epóxico) con resistencia a corrosión por salina ≥15 años. Compatible con cargadores de buques automatizados para operaciones eficientes de carga a 6000t/h.

Transporte de áridos

Diseño para transporte a media-larga distancia desde canteras hasta plantas mezcladoras y obras de construcción. Configuración de distribuidor anti-segregación que asegura distribución uniforme de materiales clasificados. Secciones críticas utilizan estructura de cubierta sellada doble con unidad de extracción de polvo por presión negativa interna, valor de ruido externo ≤75dB(A). Para características de materiales de partículas finas, se seleccionan rodillos anti-adherentes que reducen residuos.

Transporte de combustible para centrales eléctricas

Soluciona necesidades de transporte desde fosos de descarga hasta almacenes de carbón y salas de calderas. Sistema integra detectores de metales, separadores magnéticos y otros dispositivos de protección, utilizando banda transportadora ignífuga y antiestática. Para regiones frías opcionalmente incluye sistema de calefacción eléctrica que previene formación de hielo en túneles de transporte. Compatible con sistemas digitales de gestión de combustible para monitoreo en tiempo real de valor calorífico y optimización de mezclas.

Transporte de materias primas para cemento

El transportador de banda de larga distancia es aplicable para transporte desde canteras de piedra caliza hasta plantas cementeras, con longitud máxima de unidad simple hasta 12km. Configura dispositivos anti-polvo en puntos de transferencia y múltiples cierres neumáticos amortiguadores en zonas de caída. Para materiales altamente abrasivos, selecciona tambores recubiertos con cerámica resistente al desgaste, con vida útil 3 veces superior a productos convencionales. Compatible con integración a sistemas DCS para control automatizado de toda la línea.

Comparativa de ventajas por escenario

Instalación y mantenimiento

Proceso de vulcanización in situ

1. Posicionamiento de unión: Uso de alineación láser, desviación ≤2mm
2. Pulido escalonado: Longitud de superposición ≥1.5 veces el ancho de banda
3. Control de temperatura: Presión de vulcanización 1.5-2.0MPa, temperatura 145±5℃
4. Control de calidad: Prueba no destructiva por rayos X, retención de resistencia ≥90%

Estrategia de mantenimiento preventivo

1. Gestión de lubricación: Sistema automático de engrase, intervalo 500-1500h
2. Reemplazo de rodillos: Base de datos de vida útil para reemplazo predictivo
3. Mantenimiento de banda: Escaneo trimestral de daños, creación de modelo gemelo digital

Guía de selección técnica

Fórmula para selección de ancho de banda

Q = 3600Svρk

• Q - Capacidad de transporte (t/h)
• S - Área transversal del material (m²)
• v - Velocidad de banda (m/s)
• ρ - Densidad aparente del material (t/m³)
• k - Coeficiente de pendiente (consultar tabla)

Modelo de cálculo de potencia

P = (CgLv + QgH)/367η

• P - Potencia del motor (kW)
• C - Coeficiente de resistencia al movimiento
• L - Longitud de transporte (m)
• H - Altura de elevación (m)
• η - Eficiencia de transmisión

Sistema de garantía de calidad

• Estándares implementados: ISO 5048, DIN 22101
• Ítems de inspección: Prueba de operación con carga durante 72 horas
• Período de garantía: 3 años para componentes principales
• Respuesta ante emergencias: Soporte técnico global en 48 horas
